Требования к решетчатому настилу. Допуски. Материалы. Испытания

Материалы

Все элементы решеток и лестничных ступеней (несущие полосы, поперечные пруты и элементы обрамления) изготовлены из стали марки S235JRG2, согласно PN-EN 10025:2002 (1.0038 согласно PN-EN 10027-2:1994).

Также решетки и лестничные ступени могут быть изготовлены из других конструкционных сталей под заказ.

Формы

Форма решеток и лестничных ступеней должны быть в соответствии с рис. 1-3.

Forma11

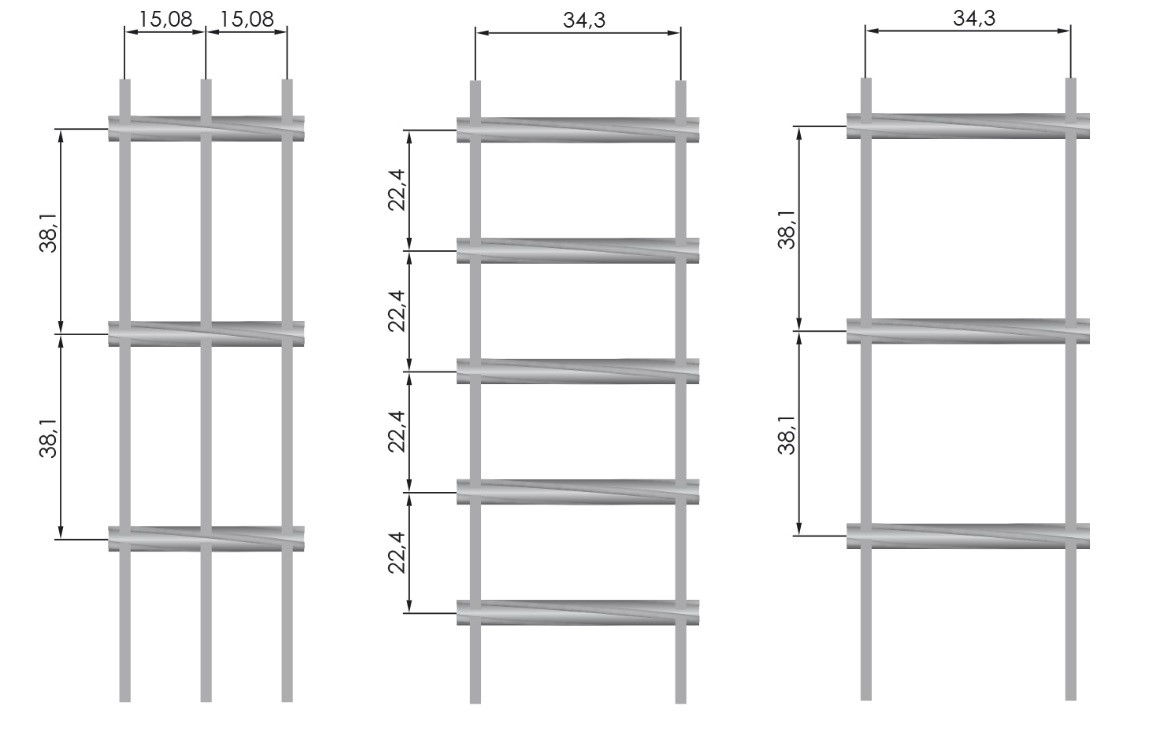

Рис.1 Размеры стандартных ячеек сварного решетчатого настила
Forma12 Forma13

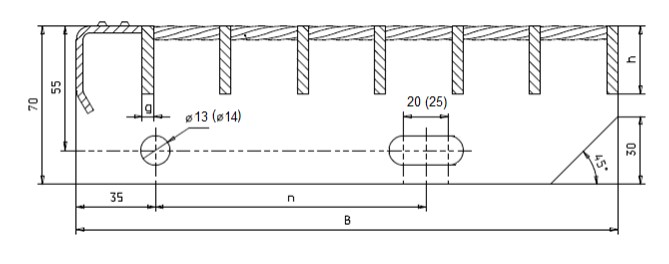

Рис.2.1 и Рис.2.2 Обозначения размеров решетки и ступени
Forma14

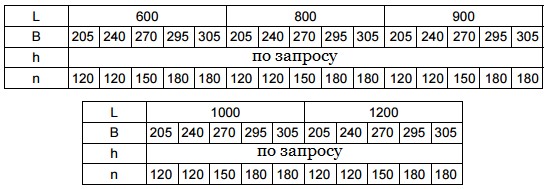

Рис.3 Стандартные размеры лестничных ступеней

Приемлемые отклонения (допуски)

1. Разница в длине диагонали.

Допустимая разница в длине диагонали 0,012 S, где S – большая длина стороны. В соответствии с рис.4

Forma15
Рис.4 Отклонение по диагонали

2. Изгибы вдоль несущих полос.

Допустимая отклонение (отклонение выпуклость xt и вогнутость ot – обозначения в соответствии с рис. 5) вдоль несущих полос являются:

  • Предельные отклонения несущей полосы – выпуклость
    xt max=L/150, при L> 450 мм, не более 8 мм, а для L ? 450 мм, не более 3 мм
  • Предельные отклонения несущей полосы – вогнутость
    ot max= L/200, при L> 600 мм, не более 8 мм, а для L ? 600 мм не более, чем 3 мм
  • Предельные отклонения связующих прутков (полос) –выпуклость
    xqmax=L/150, при L>450 мм, не более 8 мм, а для L ? 450 мм, не более 3 мм
  • Предельные отклонения связующих прутков (полос) – вогнутость
    oqmax= L/200, при L> 600 мм, не более 8 мм, а для L ? 600 мм не более, чем 3 мм
Forma16

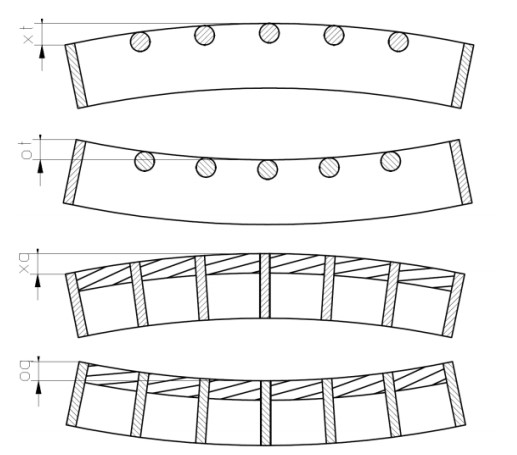

Рис.5 Отклонения по форме решеток

3. Выступ поперечных прутов.

Допустимый выступ поперечных прутов (обозначение на рис. 6):

  • Вид края несущей полосы q? 1,5 мм,
  • Вид обрамления k ? 0,5 мм.
Forma17

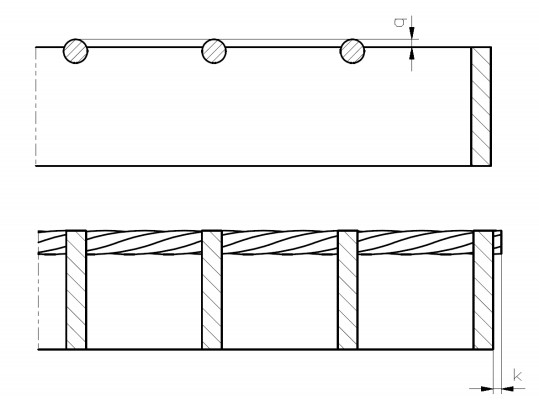

Рис.6 Отклонения по форме решетки по покровному прутку

4. Асимметрия несущей полосы или обрамления.

Допустимая асимметрия несущих полос или обрамления (обозначены согласно Рис. 7)

  • р ? 0,1 h, но не более 3 мм, где h – высота несущей полосы.
  • t? 0,1 h, но не более 3 мм, где h – высота несущей полосы.
Forma18

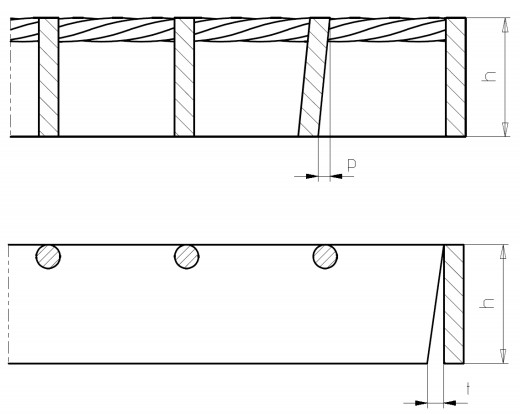

Рис.7 Отклонения по форме решетки по несущей полосе

5. Выступ обрамления над краем несущей полосы.

Допустимый выступ обрамления над краем несущих полос (обозначения в соответствии с Рис.8)

  • Вверх s ? 1,0 мм
  • Вниз r ? 1,0 мм.
Forma19

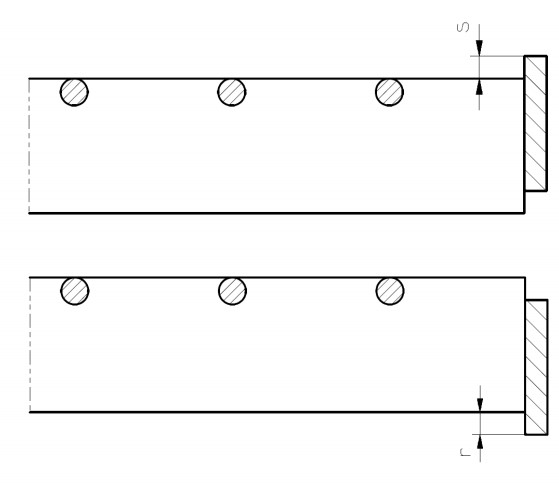

Рис.8 Отклонения по форме решетки по краю

6. Размеры

  • Габаритные размеры (длина и ширина) +0 /-4 мм,
  • Длина при измерении 10 ячеек вдоль несущей полосы ± 4 мм,
  • Осевой разнос несущих полос ± 1,5 мм,
  • Толщина несущей полосы – согласно 10143:2008,
  • Высота несущей полосы +0 /-1,2 мм.

Антикоррозийная защита

Стальные сварные решетки и лестничные ступени должны быть защищены от коррозии цинковым покрытием , наносимое методом погружения, со средней толщиной не менее 55 мкм (Элементы с толщиной до 3 мм) и 70 микрон (элементы с толщиной 3-6 мм), которая отвечает требованиям PN-EN ISO 1461:2000.

Отчеты, протоколы испытаний, оценки, классификации

1.Испытания и оценка прочности сварных решеток для нужд Технических Условий – Департамент выносливости и модернизации строительных обьектов ITB, NW-0604/01

2.Результаты исследования цинкового покрытия на стальных решетках для нужд Технических Условий – Департамент Устойчивости и защита зданий ITB, NO-2/982/A/01

3.Испытания на прочность решетки – Департамент проектирования и исследований на прочность ITB, NW-0559/P/2008

4. Сертификат Гигиены HK/B/0848/01/2001 – Национальный Институт Гигиены в Варшаве.
