Техническая информация по решетчатым настилам

Таблицы максимальных нагрузок для сварных решетчатых настилов

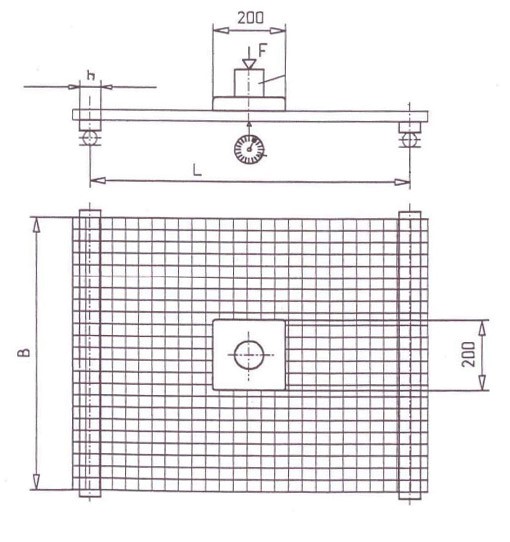

Nagruzka

Обозначения, используемые в таблицах 1, 2, 3:

Fv – распределенная нагрузка daN/m?=kg/m?,
fv – прогиб решетки в см при значении распределенной нагрузки Fv,
Fp – точечная нагрузка приложенная на площадь 200х200 мм в daN=kg,
fp – прогиб решетки в см при значении точечной нагрузки Fp.

Для сварной решетки с ячейкой 34х38:

Таблица нагрузок 1

Таблица нагрузок 2
Таблица нагрузок 3

Как пользоваться таблицами нагрузок для решётчатых настилов:

  • верхняя часть таблицы (от 500 до 2500) длина (L) в мм провисающей части решетки (расстояние до опор);
  • левая часть таблицы (от 25х2 до 70х6) параметры несущей полосы в мм, высота х толщина несущей полосы.

В самой таблице указаны значения максимальных нагрузок и значения прогиба решетки в сантиметрах при указанных нагрузках, при которых начинается разрушение решетки.

Таблица нагрузок для решётчатых настилов от транспортных средств

Рекомендуемые заводом изготовителем размеры несущей полосы решетчатого настила при нагрузках от транспортных средств.

Обозначения, используемые в таблице 4:

  • Q – максимально допустимая масса транспортного средства;
  • P=a/b, где
    a – максимальная величина допустимой нагрузки на колесо транспортного средства (т);
    b – максимальная динамическая нагрузка на колесо транспортного средства (т);
  • A – пятно контакта колеса с поверхностью решетки (МхМ);
    k – направление движения по несущим полосам;
    f – направление движения под углом к несущей полосе.

Для сварной решетки с ячейкой 34х38:

Таблица нагрузок 4

Важно при подборе решётчатого настила!

Данные таблицы даны для ознакомления. Значения максимальных нагрузок для прессованного настила сопоставимы со значениями для сварных решеток. Вы всегда можете позвонить нам и уточнить все интересующие Вас вопросы. Также на нашем сайте есть специальный раздел с Часто Задаваемыми Вопросами.

При подборе несущей полосы для эксплуатации решетчатого настила в агрессивной среде следует увеличить толщину полос на 1 мм. Таким образом, при оцинковании, на решетку осядет больше цинка, что сделает ее более устойчивой к коррозии.
