Инструкция по креплению решетчатых настилов

Стандартный комплект крепежа для решетчатого настила состоит из 4 частей: верхняя скоба, болт М8х60, гайка, нижняя прижимная лапка.

InstKrep

  1. Решетчатый настил укладывается на опоры, где предусмотрена его дальнейшая эксплуатация. Несущие полосы решетки должны лежать на опорах!
  2. Далее собирается крепление следующим образом: в скобу продевается болт, на болт снизу одевается прижимная лапка и наживляется гайка (часто крепления для решеток поставляются уже в собранном виде).
  3. Далее собранная конструкция крепежа, прижимной лапкой вперед, продевается сверху в ячейку, в предполагаемом месте крепления.

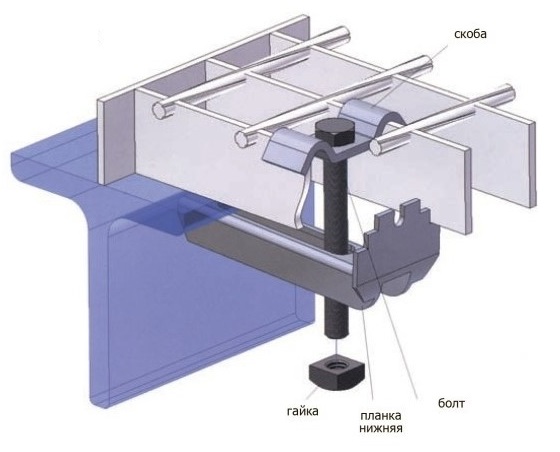

  4. Нижняя лапка (после шага 3) должна быть расположена как на рисунке (упираться в две соседние несущие полосы и захватывать край опоры).Скоба должна также лежать на двух соседних несущих полосах решетки (см. рисунок).
  5. Далее болт закручивается сверху торцевой головкой или ключом по часовой стрелке (прижимная лапка не даст прокрутиться гайке снизу).
